증기 열 터널과 전기 열풍 터널 중 하나를 선택하는 것은 수축 슬리브 또는 필름을 사용하는 모든 포장 라인에서 결정해야 하는 또 다른 중요한 사항입니다.
두 시스템 모두 제품 주변의 필름을 조이기 위해 열을 사용하지만 방식은 매우 다릅니다.
이 가이드는 라벨 품질, 생산 효율성 및 장기적인 비용 관리에 관심이 있는 경우 운영에 가장 적합한 것을 선택하는 데 도움이 될 것입니다.
스팀 수축 터널이란?
증기 수축 터널이라고도 알려진 증기 가열 터널, 는 포화 증기를 열 매체로 사용합니다. 각 제품은 360° 균일한 가열을 제공하는 스팀으로 둘러싸여 있습니다.
이를 통해 수축 필름(특히 PET, PVC 및 OPS)이 주름이나 기포 없이 병의 복잡한 모양에 정확하게 맞도록 합니다.
스팀 터널은 비교적 낮은 작동 온도(90~100°C)로 인해 열에 민감한 제품이 필요한 용기나 고급 라벨 제작 분야에 사용할 수 있습니다.
TENGYI와 같은 모델 TY-W300 다양한 병 모양과 라벨 두께에 맞게 조절 가능한 스팀 노즐과 디지털 유량 제어 기능이 포함되어 있습니다.
많은 경우 수축 슬리브용 스팀 터널은 프리미엄 음료 또는 화장품 병에 최상의 결과를 제공합니다.
열풍(전기) 수축 터널이란?

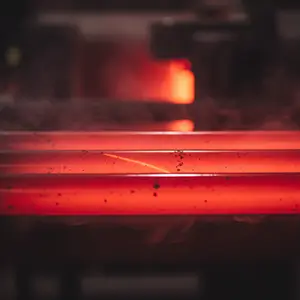

A 열기구 터널 또는 전기 수축 터널은 히팅 팬과 튜브를 사용하여 필름 위에 뜨거운 공기를 순환시킵니다.
평균 작동 온도 범위는 130°C~180°C입니다.
보일러나 물 공급 없이 전기 연결만 필요하기 때문에 설치가 간편하고, 소형 제품이나 습기에 민감한 제품을 위한 유연한 설정이 가능합니다.
또한 많은 제조업체는 건조 제품이나 소규모 생산 시 수축 슬리브에 열 터널을 활용합니다.
증기열 터널과 열기구 터널: 주요 차이점
열원 및 방법
Steam
촉촉하고 균일한 열을 제공하여 프리미엄 수축 성능을 제공하며 슬리브 수축 라벨 제작기와 함께 사용할 경우 분당 80~120개 고속 수축 속도에 적합합니다.
전기
스팀 열 터널에 비해 더 간단하고 소량 포장에 적합한 건식 집중 열로 자동 L-바 실러, 사이드 실러, 슬리브 번들러와 함께 널리 사용됩니다.
일반적으로 라벨의 모양이 중요한 경우 증기 수축 터널이 열풍 터널보다 선호됩니다.
스팀은 열을 균일하게 분산시켜 불규칙하거나 윤곽이 있는 용기에도 주름이 없고 기포가 없는 매끄러운 라벨을 제작할 수 있습니다.
그렇기 때문에 음료, 화장품 및 의약품 제조업체는 수축 슬리브를 생산하기 위해 스팀 시스템을 사용합니다.
전기 터널링 공정은 기본 직선형 병에서는 좋은 결과를 얻을 수 있지만, 열 전달을 더 잘 제어해야 하는 두꺼운 필름이나 PET 소재에서는 성능이 더 느려질 수 있습니다.
처리량 측면에서 다음과 같은 증기 가열 터널은 TY-W300 분당 100-150병에 달할 수 있습니다.
와 같은 일부 소형 모델은 TY-5030 또는 TY-4525, 는 구성에 따라 분당 60-100 병을 실행할 수 있습니다.
스팀 시스템은 연속 및 고속 생산에 사용할 때 성능과 외관 측면에서 더욱 안정적입니다.
에너지 소비 및 운영 비용
에너지 비용은 생산량과 유틸리티 사용에 따라 달라집니다.
| 기능 | 열기구 터널 | 증기 터널 |
|---|---|---|
| 전력 소비량 | 약 15-18kW/h | 약 27~30kW/h(증기 발생 포함) |
| 작동 온도 | 130-180 °C | 90-100 °C |
| 가장 적합한 대상 | 중소규모 배치 | 연속, 대량 수축 포장 |
| 인프라 요구 사항 | 물이나 증기 인프라가 필요하지 않습니다. | 증기 발생 설정 필요 |
| 열전달 효율 | 보통 | 거부되는 라벨이 줄어들어 효율성 향상 |
증기열 발전기에 지속적인 난방을 공급해야 하기 때문에 전력 소비량도 열기구 터널보다 높습니다.
또한 일부 열수축 터널은 열 회수 및 재사용 시스템을 갖추고 있어 기존 난방 설계보다 에너지 효율이 높다는 특징이 있습니다.
유지보수 및 장비 수명
열기열 터널:
기계 부품이 적고 보일러 시스템이 없습니다. 그러나 필름에 고르지 않은 열 분배와 색상 변화를 일으킬 수 있는 먼지가 쌓이는 것을 방지하기 위해 가열 튜브와 에어 팬을 자주 청소해야 합니다.
스팀 수축 터널(예, TY-W300):
이 터널은 304 스테인리스 스틸로 만들어졌으며 밀폐된 스팀 시스템이 장착되어 있습니다.
매일 응축수를 배출하고 가끔 노즐을 유지보수해야 하지만 일반적으로 수명이 길고 부식에 대한 내성이 향상됩니다.
연속 생산 시설에서 증기 가열 터널은 신뢰성이 향상되고 서비스 수명이 길어지는 경향이 있습니다.
두 시스템 모두 산업용으로 내구성이 뛰어난 열 터널로 간주되지만, 증기 유형은 장기간의 고속 수요에서 더 나은 성능을 발휘합니다.
권장 사항:
복잡한 병 모양에 고품질의 주름 없는 라벨이 필요한 경우 스팀 수축 터널을 선택하십시오.
습기에 민감하거나 플러그 앤 플레이 설정만 필요한 소량 제품을 취급할 때는 전기 열풍 터널을 선택하세요.
애플리케이션 시나리오: 비즈니스에 적합한 시나리오
| 기준 | 증기 수축 터널 | 전기 수축 터널 |
|---|---|---|
| 병 모양 | 불규칙한 곡선형 | 심플, 스트레이트 |
| 라벨 유형 | PET, PVC, OPS 슬리브 | PET, POF, PE, PVC 필름 |
| 속도 범위 | 고속, 연속(100-150bpm) | 중간 속도, 소량 배치(≤100bpm) |
| 에너지원 | 증기 / 보일러 | 직접 전기 |
| 산업별 적합성 | 음료, 화장품, 제약 | 소규모 포장, 건조 식품, 전기 자재 |
| 작동 온도 | 90-100°C | 130-180°C |
권장 사항:
복잡한 병 모양에 고품질의 주름 없는 라벨이 필요한 경우 스팀 수축 터널을 선택하십시오.
습기에 민감하거나 플러그 앤 플레이 설정만 필요한 소량 제품을 취급할 때는 전기 열풍 터널을 선택하세요.
병의 수축 슬리브에 어떤 것이 더 낫나요?
현대 병 라벨링에서 증기 열 터널은 여러 가지 이유로 가장 많이 사용됩니다:
- 우수한 마감 라벨: 특이한 모양의 병에도 거품이 생기지 않고 완벽하게 마무리됩니다.
- 일관된 고속 성능: 150bpm의 균일한 수축 성능.
- 열에 민감한 제품에 이상적입니다: 낮은 온도에서 작동하여 제품 손상을 방지합니다.
- 프리미엄 프레젠테이션: 음료, 화장품 및 건강 제품의 진열대 존재감을 높입니다.
수축 슬리브용 TENGYI TY-W300 스팀 터널과 같은 모델은 디지털 온도 표시, 조절 가능한 노즐, 내부 또는 외부 스팀 발생기를 결합하여 엄격한 제조 환경에서 독보적인 유연성과 내구성을 제공합니다.
TY-W300 스팀 수축 터널 체험하기
TENGYI의 TY-W300 증기 열 터널이 실제 생산에서 어떻게 작동하는지 확인할 준비가 되셨나요?
1.3미터 가열 영역, 조절 가능한 스팀 배플, 304 스테인리스 스틸 구조의 TY-W300은 낮은 온도에서 뛰어난 슬리브 수축을 제공하여 PET 및 고급 병 포장에 이상적입니다.
주요 내용
소규모 또는 건식 제품 포장의 경우 전기 열풍 터널을 사용하세요.
프리미엄 라벨링, 고속 생산 및 복잡한 패키지 디자인을 원한다면 증기 열 터널을 선택하세요.
